Načítanie slovenských a českých dátových štandardov, automatické vytváranie property sets v Civil 3D a hromadné priraďovanie BIM vlastností entitám. Výmery, dĺžky, plochy a objemy číta priamo z 3D modelu — vrátane staničenia na trase.
Funkcia

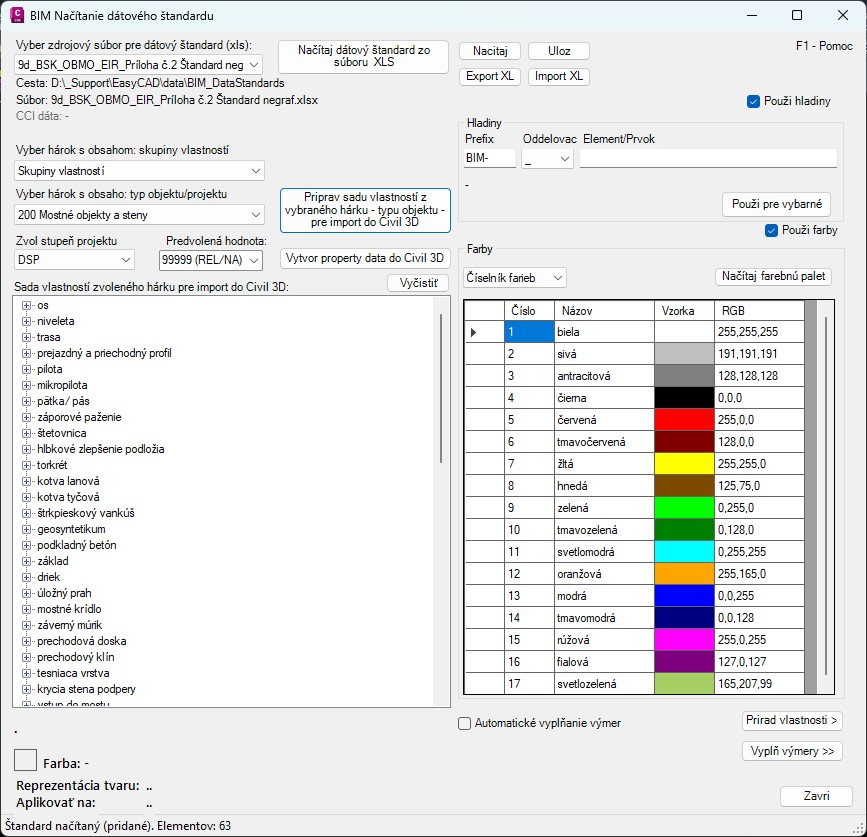

BIM Assigner načíta slovenský alebo český dátový štandard z XLS súboru a na jeho základe vytvorí v Civil 3D property sets — sady vlastností pridelené objektom podľa ich typu. Nie je potrebné nič definovať ručne. Štandard je zdrojom pravdy a BIM Assigner z neho odvodí celú štruktúru.
Priraďovanie vlastností
Po vytvorení property sets BIM Assigner umožňuje hromadne priradiť vlastnosti vybraným entitám v modeli. Geometrické hodnoty — dĺžka, plocha, objem — číta priamo z entít bez ručného zadávania. Pre líniové objekty vie vyhľadať a vyplniť aj staničenie na zadanej trase.
Čo BIM Assigner rieši
Načítanie SK a CZ štandardu z XLS — štruktúra property sets podľa normy.
Automatické vytvorenie sád vlastností v Civil 3D pre každý typ objektu.
Dĺžka, plocha, objem — čítané priamo z 3D entít, bez ručného zadávania.
Zadajte trasu a BIM Assigner vyhľadá a vyplní staničenie automaticky.
Prenos property sets medzi výkresmi cez XL súbor — zdieľanie štruktúry v tíme.
Vizuálne rozlíšenie BIM kategórií farebnou paletou podľa štandardu.
