Jednotné prostredie výkresu nastavené raz — podľa štandardov vašej organizácie. Hladiny, textové štýly, kótacie štýly a mierky sa automaticky prenesú do každého výkresu aj do rozpisky. Ostatné moduly tieto nastavenia využívajú pri vkladaní blokov a textov.
Funkcia

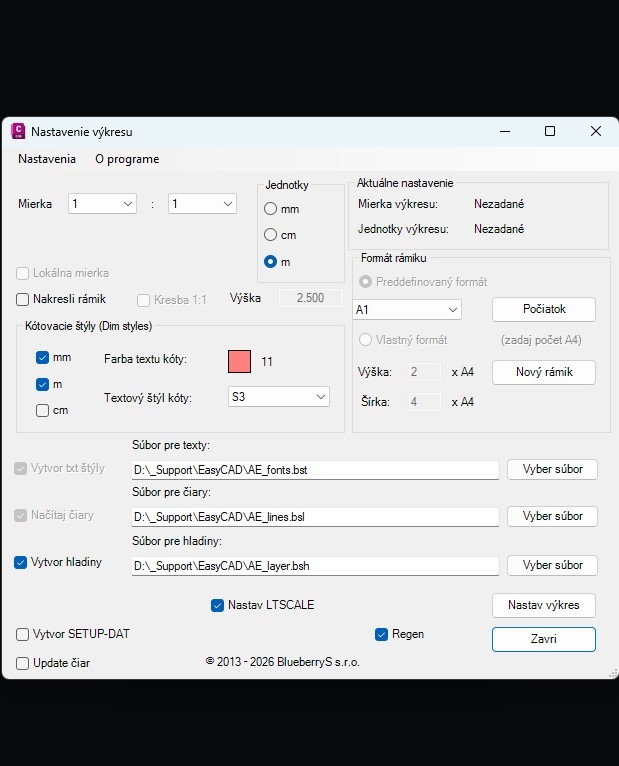

Pred začatím kreslenia je kľúčové mať výkres správne nastavený — hladiny, textové štýly, kótacie štýly, mierka, formát rámíka. Easy CAD toto nastavenie centralizuje: definujete ho raz podľa zvyklostí vašej organizácie a pri každom novom výkrese sa aplikuje automaticky. Ostatné moduly Easy Bridge® aj Easy CAD toto nastavenie rešpektujú — texty, bloky a kóty sa vkladajú vždy do správnej hladiny, správnym štýlom.
Kótacie štýly
Kótovanie v rôznych mierkach má rôzne požiadavky na veľkosť textov, šípok a odsadení. Easy CAD vie rýchlo vygenerovať sadu kótacích štýlov pre akúkoľvek mierku — či už kreslíte 1:1 alebo pracujete so zväčšenými detailmi. Pre organizácie, ktoré ešte nevyužívajú anotačné texty a kóty, je toto spoľahlivá alternatíva s plnou kontrolou nad výsledným výkresom.
Čo nastavenie výkresu rieši
Automatické vytvorenie hladín podľa štandardu organizácie — farby, typy čiar, hrúbky.
Načítanie a aplikácia textových štýlov zo súboru štandardu.
Sada kótacích štýlov pre mm, cm, m — každý pre správnu mierku výkresu.
Nastavenie mierky a formátu rámíka — automaticky sa číta do rozpisky.
Mierka a formát nastavené tu sa automaticky prenášajú do rozpisky výkresu.
Všetky nastavenia uložené v konfiguračných súboroch — ľahká distribúcia v organizácii.
