Modul 02
Predpätie
Komplexné zadanie predpätia s možnosťou generovania výkresov, výkazov, vytýčenia ako aj 3D kresby. Podpora všetkých bežných predpínacích systémov vrátane letmej betonáže.
[ Váš screenshot / foto — Predpätie ]
Komplexné zadanie predpätia s možnosťou generovania výkresov, výkazov, vytýčenia ako aj 3D kresby. Podpora všetkých bežných predpínacích systémov vrátane letmej betonáže.
Funkcia modulu

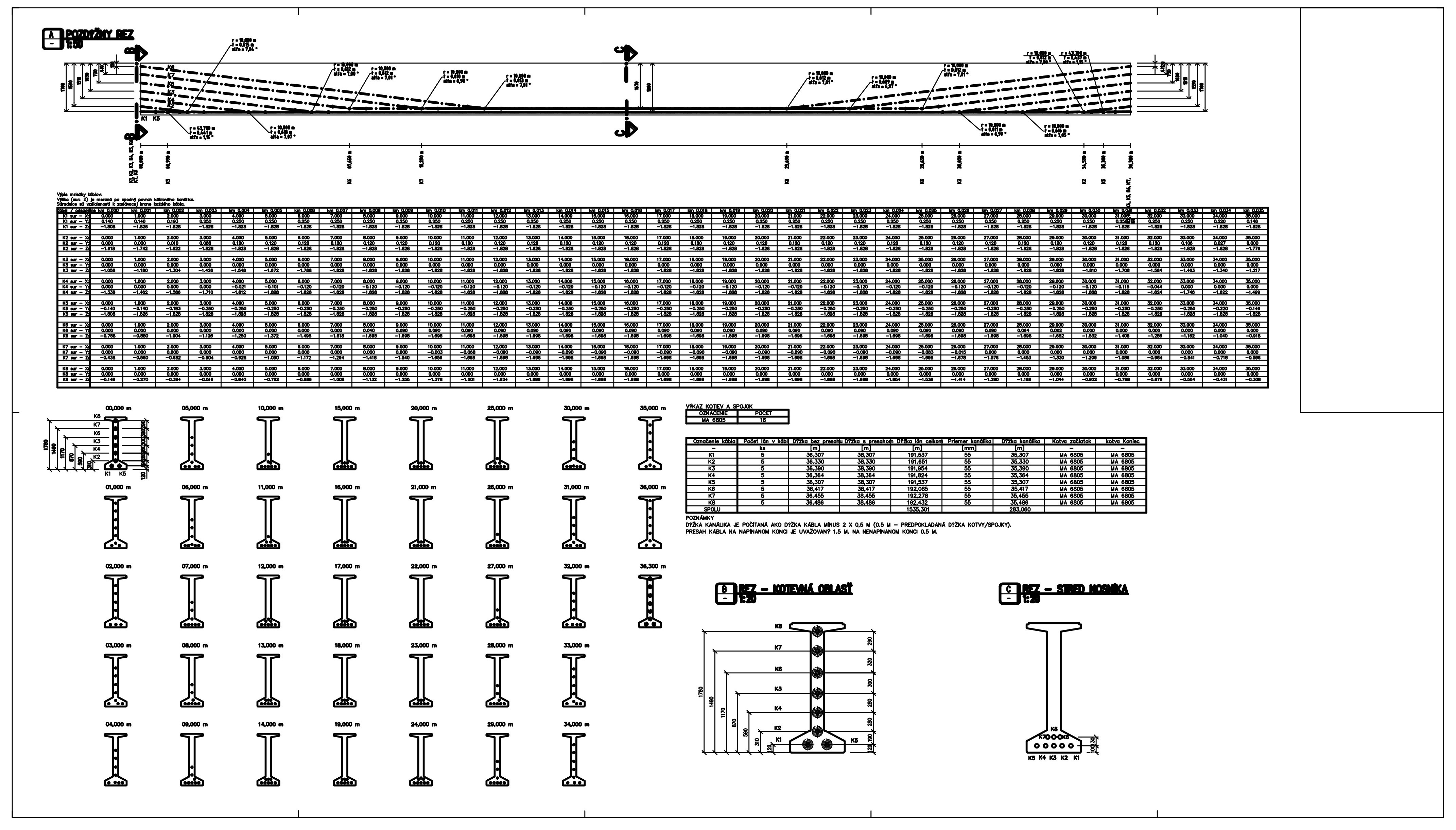

Úplnou samozrejmosťou pre mostársky program je možnosť zadefinovania predpätia a jeho vytýčenie. Easy Bridge® disponuje modulom, ktorý okrem vytýčenia káblov ponúka ich vykreslenie v 3D, vykreslenie priečnych rezov, výpis mriežky, surový výkres smerového a výškového vedenia, schému predpätia, ako aj výkaz káblov a kotiev.
Výstupy
Program generuje kompletný podklad pre projektanta — od schémy predpätia cez priečne rezy až po výkazy materiálu. Všetky výstupy vznikajú priamo v AutoCAD prostredí z jedného zadania.
Výstupy modulu

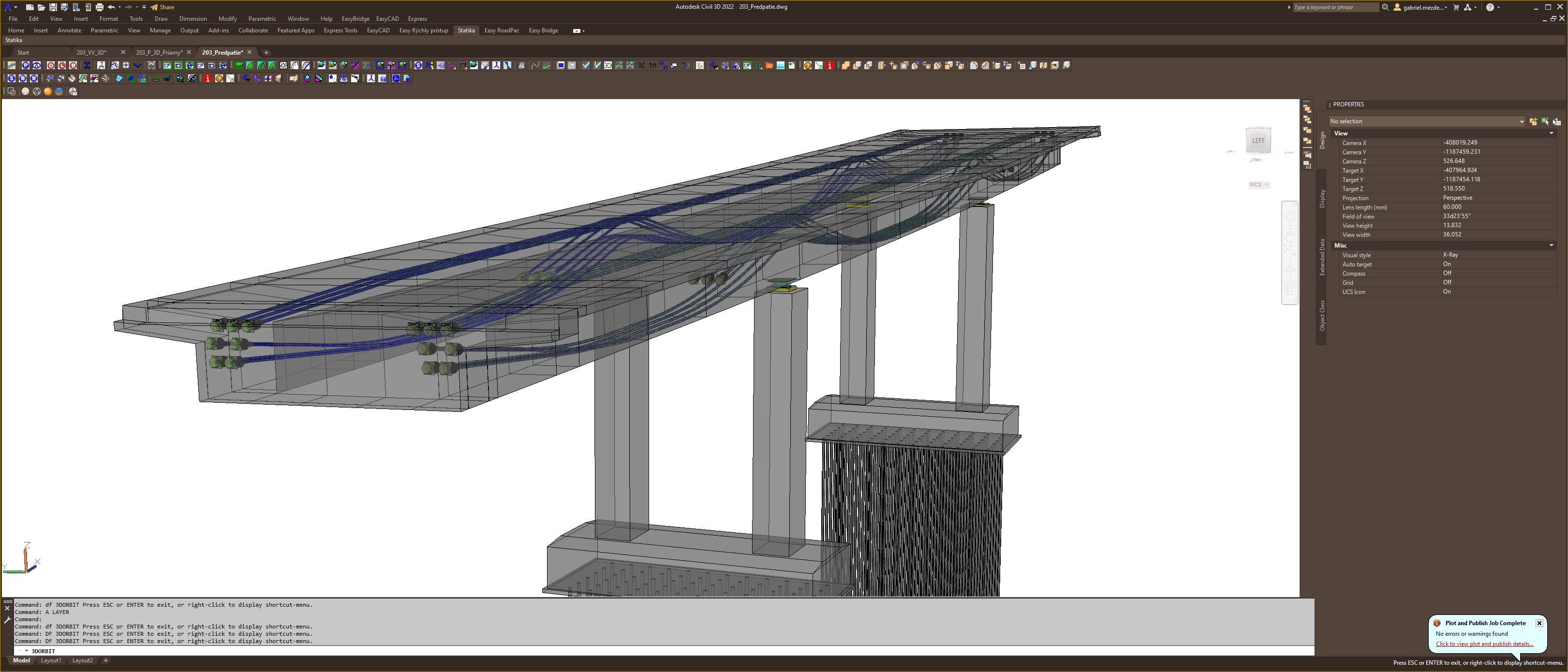

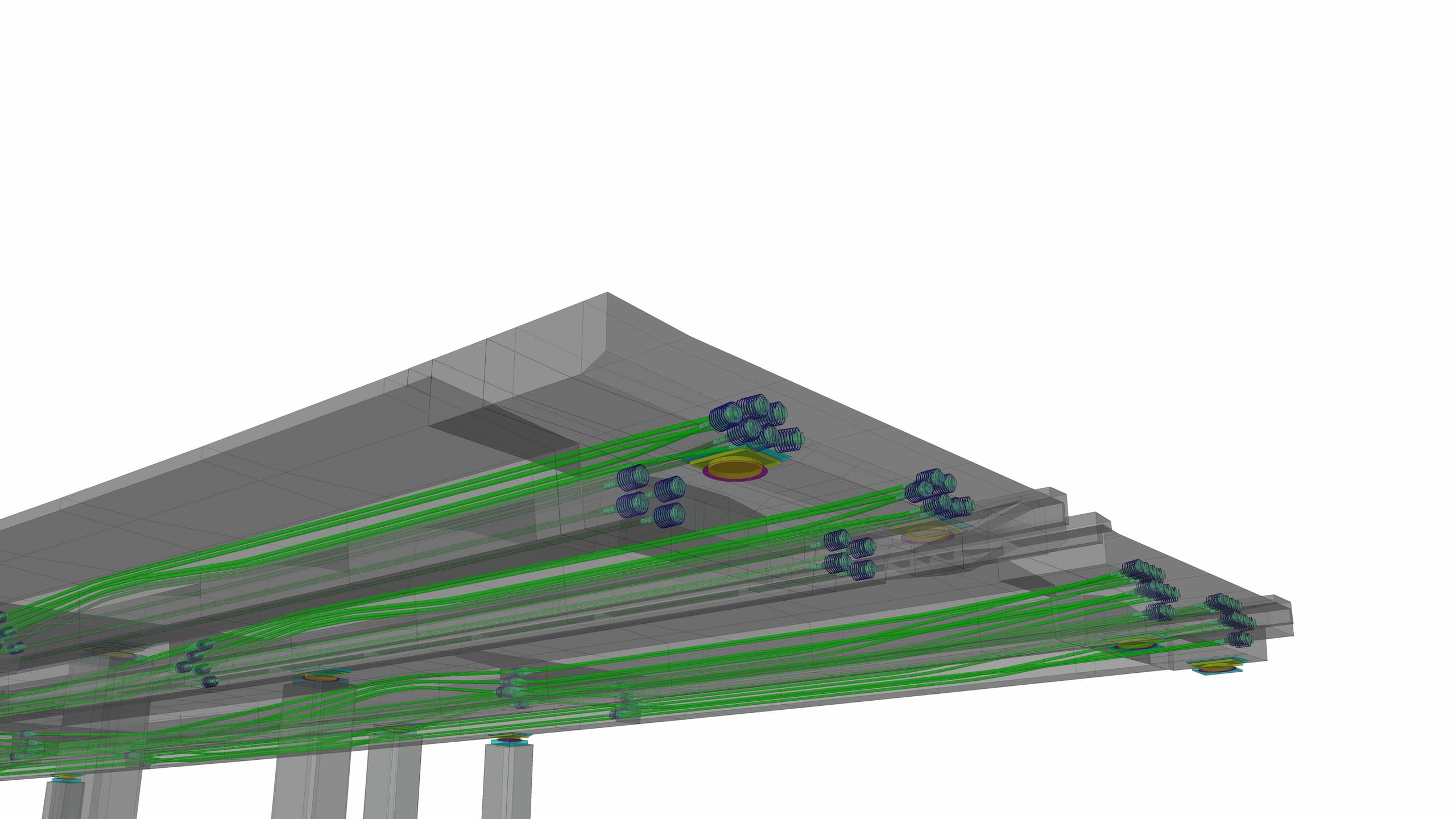

Priestorové vykreslenie všetkých káblov v modeli mosta.
Automaticky generované rezy s vyznačením káblov.
Kompletný výkaz káblov a kotiev pre realizačnú dokumentáciu.
Presné súradnice káblov pre realizáciu na stavenisku.

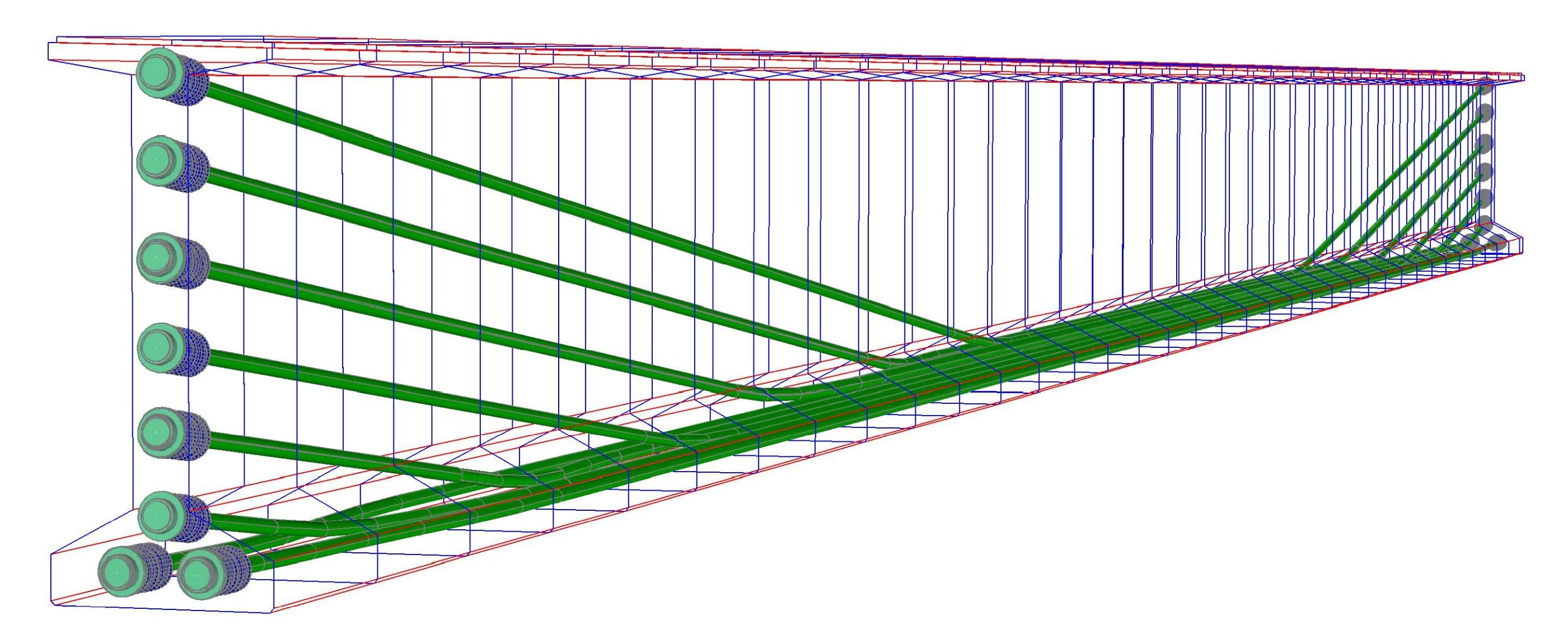

Prehľadná schéma smerového a výškového vedenia káblov.
Export/import súradníc do výpočtových programov.
