Návrh rozmiestnenia odvodňovačov využívajúci geometrické zadanie mosta — smerové vedenie, výškové vedenie aj klopenie. Výstup do MS Excel pre jednoduchú úpravu a vloženie do projektu.
Funkcia modulu
Návrh odvodnenia je modul slúžiaci na výpočet a rozmiestnenie odvodňovačov na moste. Keďže modul má zadefinovanú trasu so smerovým aj výškovým vedením a klopením, dokáže tieto vstupné parametre zohľadniť vo výpočte a rýchlo navrhnúť rozmiestnenie odvodňovačov.
Easy CAD — Vodná kvapka

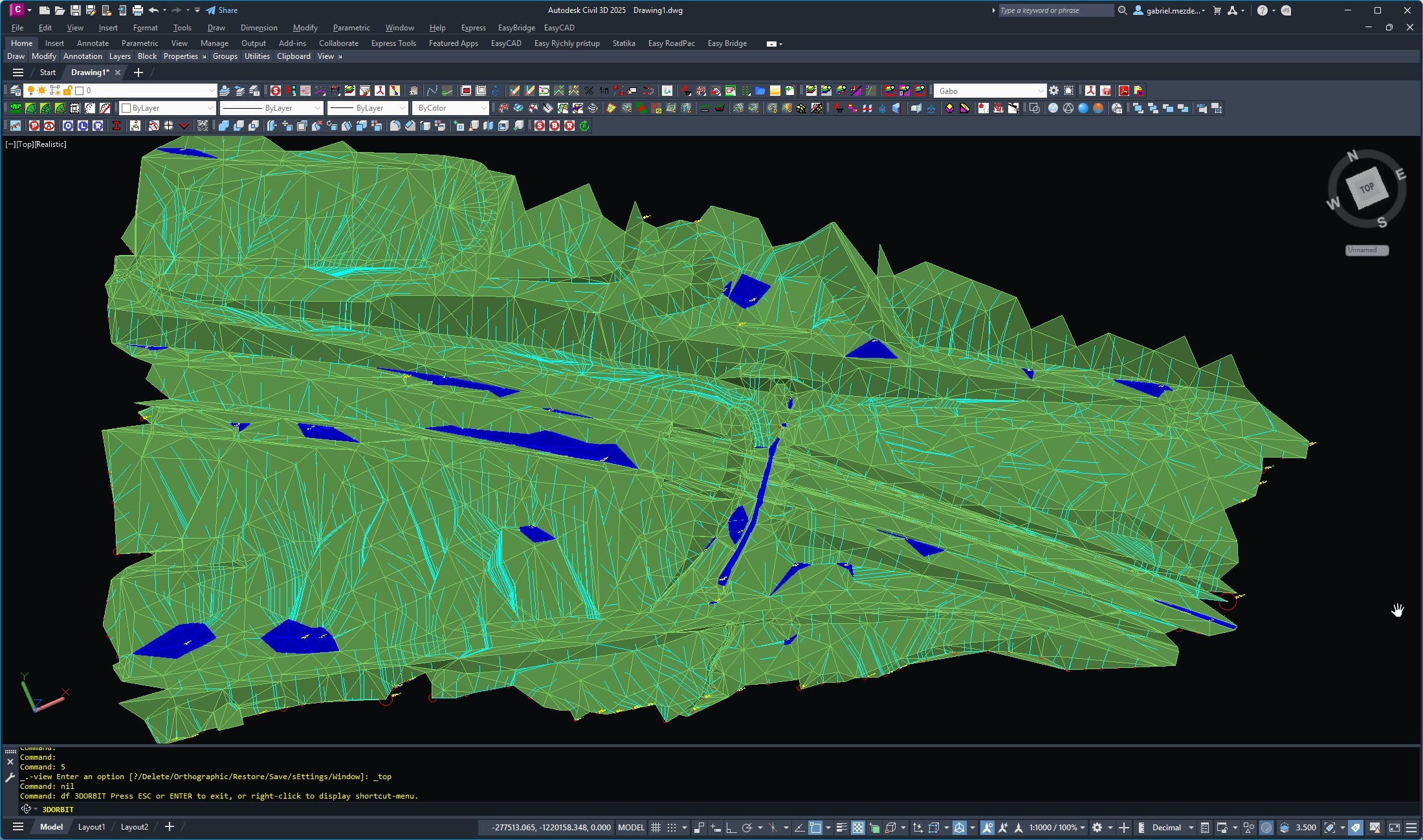

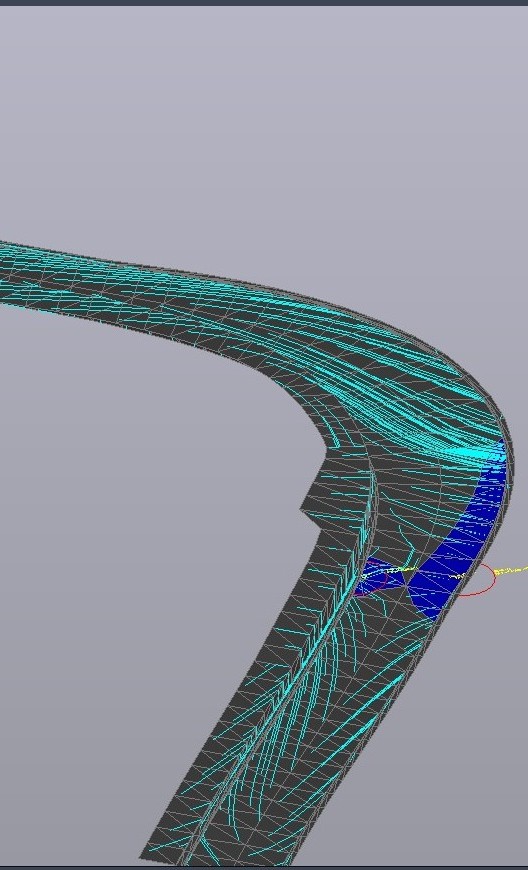

Funkcia Vodná kvapka v module Easy CAD umožňuje vizualizovať odtok dažďovej vody po ľubovoľnom teréne. Používateľ zadá intenzitu dažďa (l/s/m²) a hustotu kvapiek — program na vybraný terén vloží kvapky v zadanom rastri a geometricky ich zvedie po povrchu do najnižších miest územia.
Využitie je široké — od návrhu nových komunikácií a parkovísk, kde treba overiť odvodnenie povrchu, až po rekonštrukcie, kde sa na existujúcich plochách hľadajú miesta, kde stojí voda. Program vykreslí aj mláky — teda oblasti, kde sa voda hromadí, vrátane ich objemu v danom mieste.
Poznámka: Výpočet je čisto geometrický — nezahŕňa fyzikálne vlastnosti odtoku, vsakovanie ani hydraulické straty. Rozšírenie o tieto parametre je v pláne.
Výstupy modulu
Automatické rozmiestnenie odvodňovačov po dĺžke mosta.
Výpočet zohľadňujúci smerové vedenie, výšku aj klopenie.
Vkladanie tvaroviek odvodnenia izolácie do výkresu.
Vykreslenie odvodňovačov a tvaroviek priamo v AutoCAD.
Výstup výpočtu do MS Excel pre úpravu a vloženie do projektu.
Výkaz odvodňovacích prvkov pre realizačnú dokumentáciu.
